Zašto valjci za klizna vrata s vremenom postaju bučni

Klizna vrata mogu biti u svakodnevnoj uporabi godinama bez privlačenja puno pozornosti. Ploča se pomiče duž svoje staze, valjci nose težinu, a cijeli sklop tiho radi svoj posao u pozadini. Zatim se pojavi tihi zvuk klika. Nekoliko tjedana kasnije, kretanje može uključivati ​​struganje, tutnjavu ili grubu buku kotrljanja. U tom trenutku zvuk je lako primijetiti jer se javlja svaki put kada se vrata pomaknu.

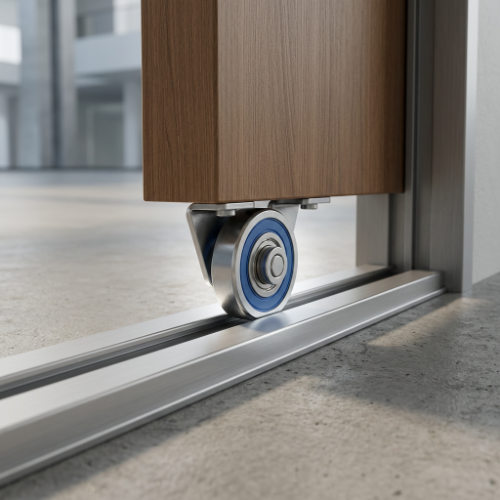

Buku rijetko uzrokuje samo jedan dio. Valjak za klizna vrata radi kao dio malog mehaničkog sustava koji uključuje kotač, ležaj, osovinu, kućište, okvir vrata i voznu stazu. Promjene u bilo kojem od ovih područja mogu utjecati na to kako se sklop pomiče i koliko vibracija dopire do okolne strukture.

Za vlasnike kuća, instalatere, distributere i proizvođače vrata, razumijevanje odakle dolazi zvuk može znatno olakšati dijagnozu. Bučan valjak ne znači uvijek da je sam kotač pokvaren, a zamjena kotača bez provjere gusjenice ili stanja ugradnje može ostaviti izvorni uzrok neriješenim.

Zvuk obično počinje promjenom kontakta

Valjak je dizajniran da se kotrlja duž površine umjesto da klizi po njoj. Kada se kotač vrti ravnomjerno i kontakt između kotača i gusjenice ostaje stabilan, kretanje može biti relativno tiho.

Šum se obično pojavljuje kada se taj odnos promijeni.

Kotač možda više neće ravnomjerno dodirivati ​​gusjenicu. Ležaj može razviti dodatni otpor. Male čestice mogu ući u prometnu stazu. Vrata se mogu lagano pomaknuti i djelovati više sile na jednu stranu sklopa.

Te su promjene često postupne, što objašnjava zašto korisnici možda neće primijetiti početak problema.

Vrata koja su nekoć bila tiha mogla bi prvo proizvesti lagani zvuk škljocanja. Kasnije bi isti pokret mogao stvoriti grublju buku kotrljanja. Promjena zvuka je korisna jer može dati ranu naznaku da nešto unutar kliznog mehanizma zaslužuje pozornost.

Što se mijenja unutar Skupštine?

Nekoliko uvjeta može utjecati na ponašanje kotrljanja:

• Površina kotača mijenja oblik.
• Ležaj postaje manje slobodan.
• Staza razvija kontaminaciju ili oštećenje površine.
• Opterećenje vrata postaje neravnomjerno.
• Kućište valjka se pomiče iz predviđenog položaja.
• Vlaga utječe na metalne komponente.
• Kotač i gusjenica više nemaju dosljedan kontakt.

Ovi se uvjeti ne javljaju uvijek zasebno. Kod starijih kliznih vrata može se razviti nekoliko njih istovremeno.

Zašto klizna vrata s godinama postaju sve glasnija?

Sama starost nije mehanički uzrok buke. Ono što se mijenja tijekom vremena je stanje dijelova i okoline oko njih.

Svaki ciklus otvaranja i zatvaranja stvara još jedno razdoblje kontakta između kotača i gusjenice. Ležaj se okreće, kotač nosi opterećenje vrata, a gusjenica dobiva ponovljeni kontakt kotrljanja. Male čestice također mogu ući u sustav tijekom tih ciklusa.

Rezultat je postupna promjena mehaničkih površina.

Valjak može i dalje izgledati prihvatljivo izvana dok je kontaktna površina ležaja ili kotača već promijenjena.

Ponovljeno kretanje se zbraja

Zamislite vrata koja se koriste nekoliko puta dnevno.

Valjak se ne pomiče jednostavno s jednog kraja staze na drugi. Više puta ubrzava, kotrlja se, mijenja smjer i zaustavlja se. Svaki pokret dodaje još jedan ciklus mehaničkom sustavu.

Tijekom vremena, ovaj ponovljeni kontakt može utjecati na:

• Stanje površine kotača
• Rotacija ležaja
• Glatkoća staze
• Stabilnost montaže
• Poravnanje vrata

Zbog toga zvuk koji se čini iznenada može zapravo predstavljati stanje koje se postupno razvijalo.

Ležaj može promijeniti zvuk

Unutar mnogih sklopova valjka, ležaj igra važnu ulogu u dopuštanju kotaču da se okreće oko svoje točke montiranja.

Kada se ležaj vrti glatko, kotač može pratiti stazu uz relativno mali otpor. Ako unutarnje površine postanu kontaminirane, istrošene, korodirane ili na neki drugi način nepravilne, rotacija može postati manje dosljedna.

Rezultirajući zvuk može varirati.

Lagano škljocanje može ukazivati ​​na povremeni kontakt ili unutarnje pomicanje. Grub zvuk mljevenja može ukazivati ​​na povećano trenje. Ponavljanje tutnjave može se pojaviti kada se kotač ili ležaj okreću kroz određeni položaj.

Ovi zvukovi su tragovi, a ne konačne dijagnoze.

Zašto je ležaj lako previdjeti

Kotač je vidljiv, dok je ležaj obično skriven unutar sklopa.

Brzi vizualni pregled stoga ne može pokazati ništa neobično. Vanjski kotač i dalje može izgledati okrugao i netaknut čak i kada se ležaj više ne kreće kako bi trebao.

Za proizvođače, ovo je jedan od razloga zašto bi ležaj trebalo smatrati dijelom cjelokupne konstrukcije valjka, a ne tretirati ga kao nepovezanu unutarnju komponentu.

Može li materijal kotača utjecati na buku?

Da, materijal kotača može utjecati na zvuk koji se proizvodi tijekom kotrljanja.

Različiti materijali ponašaju se drugačije kada naiđu na površinu staze. Polimerni kotač i metalni kotač mogu proizvesti primjetno različite akustične karakteristike čak i kada su ugrađeni u slične sustave vrata.

Interakcija ovisi o više od samog kotača. Materijal gusjenice, profil kotača, opterećenje, stanje površine i raspored montaže također su važni.

Na primjer, relativno kruti kotač koji se kreće po krutoj tračnici može drugačije prenijeti vibracije od polimernog kotača koji radi po metalnoj površini.

Odabir materijala je odluka sustava

Proizvođači koji biraju materijal kotača trebali bi razmotriti cjelokupnu primjenu, a ne odabir materijala na temelju jedne karakteristike.

Ovo je posebno važno pri razvoju sklopova valjaka za različite konstrukcije vrata.

Komponenta namijenjena za lagana unutarnja vrata može imati različite zahtjeve od one koja se koristi u većoj vanjskoj ploči.

Kada prljavština postane dio problema

Tračnice kliznih vrata prirodno su izložene česticama.

Prašina, pijesak, dlake, sitna vlakna, građevinski ostaci i drugi ostaci mogu ući u područje trčanja. Nakon što se čestice talože oko putanje kotača, mogu ometati normalno kotrljanje.

Mala količina možda neće stvoriti očit problem. Veća nakupina može promijeniti kontaktnu površinu i proizvesti isprekidane zvukove.

Zašto prljava staza može zvučati kao loš roller

Zamislite kotač koji putuje preko male čestice.

Kotač se može lagano podići, pomaknuti preko njega i vratiti se na stazu. Ta promjena može stvoriti mali utjecaj. Ako se ista vrsta kontaminacije proširi kroz stazu trčanja, korisnik može čuti opetovano škljocanje ili grubo kotrljanje.

To čini dijagnozu pomalo nezgodnom.

Valjak možda radi relativno dobro, ali okolina oko njega sprječava normalan rad.

Zato bi provjera staze obično trebala biti dio svake istrage buke.

Stanje staze zaslužuje jednaku pozornost

Valjak za klizna vrata ne može raditi neovisno o svojoj radnoj površini.

Čak i ispravno konstruiran kotač može postati bučan ako gusjenica ima udubljenja, brazde, onečišćenje, koroziju ili druge površinske promjene.

Oštećena gusjenica također može utjecati na kotač u ponavljajućem obrascu. Ako se tijekom svakog ciklusa otvaranja i zatvaranja naiđe na isti oštećeni dio, korisnik može čuti predvidljivu buku na istoj točki putanje.

Koristan način za usporedbu simptoma

Ovo ne zamjenjuje fizički pregled, ali može pomoći da se suzi izbor mjesta traženja.

Što se događa kada su vrata malo pomaknuta?

Klizna vrata ovise o razumno uravnoteženom odnosu između ploče, valjaka i tračnica.

Ako se ploča pomakne iz poravnanja, valjci možda neće doći u dodir s radnom površinom na isti način na koji su to učinili izvorno. Jedna strana može primiti više sile, a druga manje.

To neravnomjerno stanje može stvoriti dodatno trenje i vibracije.

Vrata se također mogu početi trljati o drugi dio okvira. U toj situaciji, buka možda zapravo ne potječe od valjka.

Problemi s poravnanjem mogu stvoriti lažnu dijagnozu

Ovo je važna razlika za instalatere i proizvođače.

Kupac može prijaviti da su valjci za klizna vrata bučni, ali stvarni uzrok mogao bi biti okvir vrata, tračnica, položaj podešavanja ili konstrukcija za ugradnju.

Prije zamjene valjka, korisno je utvrditi je li kotačić zapravo odgovoran za zvuk.

Ako se buka značajno promijeni kada se položaj vrata namjesti, poravnanje zaslužuje dodatnu pozornost.

Zašto labavi hardver može stvoriti neočekivanu buku

Ne dolazi svaki zvuk kotrljanja od kontakta kotrljanja.

Sklop valjka povezan je s vratima kroz montažnu strukturu. Ako se pričvršćivač olabavi ili držač više ne drži sklop čvrsto, može doći do malih pomaka tijekom rada.

Ti pokreti mogu stvoriti zveckanje ili zvuk škljocanja.

Zvuk se može pojačati samom pločom vrata jer veće ploče mogu djelovati kao površine za prijenos zvuka.

Vibracije mogu proći kroz vrata

Mala mehanička vibracija na valjku može se proširiti na:

• Kućište valjka
• Okvir vrata
• Staza
• Obližnje ploče
• Pričvršćivači i nosači

Zbog toga se zvuk koji korisnik čuje može činiti glasnijim od izvornog pokreta unutar valjka.

Ovo je jedan od razloga zašto bi akustično ponašanje trebalo uzeti u obzir tijekom razvoja proizvoda, a ne tek nakon instalacije.

Vlaga može promijeniti mehaničko stanje

Vanjska klizna vrata i vrata postavljena u vlažnim područjima mogu biti izložena vlazi.

Sama voda ne čini automatski valjak bučnim. Zabrinutost je što opetovano izlaganje vlazi može učiniti osjetljivim metalnim površinama, ležajevima, pričvrsnim elementima i okolnim komponentama.

Korozija može promijeniti glatkoću kontaktne površine. Također može ometati hardver za podešavanje i kretanje ležaja.

U nekim okruženjima, kondenzacija može biti dovoljna da stvori stanje vlage koja se ponavlja čak i kada vrata nisu izravno izložena kiši.

Vanjska vrata trebaju drugačiju perspektivu dizajna

Za vanjsku primjenu proizvođači će možda trebati razmotriti sljedeće:

• Izloženost vlazi
• Drenaža
• Nakupljanje prašine
• Promjene temperature
• Zrak koji sadrži sol
• Kompatibilnost materijala
• Zaštita ležaja

Valjak namijenjen za unutarnja vrata ormarića ne mora nužno biti suočen s istim uvjetima kao onaj koji se koristi za vanjska dvorišna vrata.

Primjenu stoga treba definirati prije odabira konstrukcije valjka.

Zašto ravne točke mogu proizvesti ponavljajući šum

Od kotača se očekuje da održava dosljedan profil kotrljanja.

Ako dio kotača postane spljošten, kotač se može ponašati drugačije svaki put kada taj dio dođe do staze.

Rezultat se može osjetiti kao mala kvrga tijekom kretanja.

Zvuk također može postati ritmičan jer se isto područje kotača vraća u kontaktni položaj nakon svake rotacije.

Uzorak može biti korisniji od volumena

Glasna buka prirodno privlači pozornost, ali uzorak zvuka može pružiti više informacija.

Na primjer:

Jedan zvuk na određenom mjestu:
Pjesma može imati lokalizirani problem.

Zvuk koji se ponavlja tijekom svakog okretanja kotača:
Površina kotača ili ležaj zaslužuju pregled.

Kontinuirani grubi zvuk:
Mogu biti uključeni onečišćenje, stanje ležaja ili kontaktni pritisak.

Labava zvečka:
Možda će trebati obratiti pažnju na konstrukciju za montažu.

Opet, ovo su dijagnostički tragovi, a ne automatski zaključci.

Utječe li težina vrata na buku valjka?

Valjak podupire pokretnu ploču vrata, tako da je opterećenje koje nosi sklop važno.

Valjak odabran za jednu vrstu vrata možda neće biti prikladan za bitno drugačiju konstrukciju.

Na težinu vrata mogu utjecati materijal panela, ostakljenje, konstrukcija okvira, ukrasni elementi i ukupna veličina.

Kada je opterećenje neravnomjerno raspoređeno, jedan valjak također može nositi veću silu od drugog.

Neravnomjerno učitavanje mijenja Kontakt

Zamislite sustav s dva valjka gdje je jedna strana vrata niža.

Valjak na toj strani može doživjeti drugačije stanje kontakta od suprotnog kotača. Rezultat može biti neravnomjerno trošenje i promjena ponašanja pri kretanju.

Za proizvođače, to čini raspodjelu opterećenja važnim dijelom odabira valjaka.

Nije samo pitanje može li kotač fizički stati u vrata.

Zašto buka ponekad dolazi i odlazi?

Isprekidana buka može biti posebno zbunjujuća.

Valjak može zvučati tiho kada se vrata pomiču u jednom smjeru i bučno kada se vraćaju. Zvuk se također može pojaviti samo kada se ploča gurne iz određenog položaja.

To se može dogoditi jer se sile koje djeluju na sklop mijenjaju kako se vrata pomiču.

Nepravilnosti kolosijeka, neravnomjerno opterećenje, orijentacija kotača, stanje ležaja i poravnanje okvira mogu utjecati na kontaktni odnos.

Temperatura također može promijeniti osjećaj

Materijali reagiraju na promjene temperature na različite načine.

Stoga se vrata izložena promjenjivim uvjetima okoline mogu malo drugačije ponašati u različito doba dana ili tijekom različitih godišnjih doba.

To ne znači da je temperatura uvijek uzrok buke. To jednostavno ilustrira zašto se mehanički sustav može ponašati drugačije u promjenjivim uvjetima.

Praktični pristup inspekciji

Kada klizna vrata postanu bučna, trenutna zamjena komponenti nije uvijek najučinkovitiji pristup.

Osnovni pregled može započeti s okolnim sustavom.

Počnite sa stazom

Potražite vidljive krhotine, oštećenje površine, koroziju ili bilo što što bi moglo ometati kretanje kotača.

Čista trkaća površina olakšava sljedeći pregled.

Zatim promatrajte kretanje vrata

Polako pomičite ploču i obratite pozornost kada se pojavi zvuk.

Javlja li se tijekom cijele staze putovanja?

Događa li se to samo blizu jednog kraja?

Osjećaju li se vrata drugačije kada se kreću u suprotnom smjeru?

Ova zapažanja mogu pomoći u odvajanju problema s kotačem od problema s gusjenicom ili poravnanjem.

Pregledajte sklop valjka

Ako dizajn dopušta pristup, provjerite površinu kotača i stanje ugradnje.

Potražite:

• Pukotine
• Spljoštena područja
• Neravnomjerno trošenje
• Vidljiva kontaminacija
• Klimanje kotača
• Nepravilnosti ležaja
• Komponente labave montaže

Valjak koji izgleda vidljivo oštećen zaslužuje dodatnu pozornost.

Kada je zamjena praktičnija?

Čišćenje i podešavanje mogu riješiti neke uvjete buke, ali ne mogu obnoviti mehanički oštećeni kotač ili ležaj.

Zamjena može biti prikladna kada:

• Kotač ima vidljivu deformaciju.
• Ležaj se više ne okreće glatko.
• Montaža ima preveliku zračnost.
• Buka se nastavlja nakon rješavanja stanja staze.
• Kotač više ne održava stabilan kontakt.
• Montažna konstrukcija je oštećena.

Zamjena bi trebala odgovarati stvarnom sustavu vrata.

Jednostavan odabir kotača jer izgleda slično može stvoriti još jednu neusklađenost.

Što bi proizvođači trebali uzeti u obzir pri razvoju valjaka za klizna vrata?

Za proizvođače, kontrola buke počinje tijekom projektiranja komponenti.

Profil kotača, materijal, struktura ležaja, način montaže, odnos tračnica i radno okruženje utječu na konačno ponašanje.

Geometrija kotača

Kotač mora biti kompatibilan s predviđenom površinom za trčanje.

Neusklađenost može stvoriti neravnomjeran kontakt i nepotrebne vibracije.

Raspored ležaja

Ležaj bi trebao odgovarati uzorku kretanja i okolnom okruženju.

Uz strukturu kotača treba uzeti u obzir očekivane radne uvjete.

Kombinacija materijala

Kotač i gusjenica čine kontaktni par.

Njihov neovisni odabir može proizvesti neočekivanu akustiku ili habanje.

Montažna struktura

Kućište treba držati kotač u predviđenom položaju dok omogućuje sklopu da funkcionira kroz cijeli raspon pokreta.

Uvjeti okoline

Unutarnja, vanjska, vlažna, prašnjava i primorska primjena mogu stvoriti različite zahtjeve.

Ista konstrukcija valjka možda neće biti prikladna za svako okruženje.

Jednostavan popis za provjeru izvora

Za distributere i proizvođače vrata koji ocjenjuju sklopove valjaka, sljedeći kontrolni popis može učiniti tehničke rasprave produktivnijima.

Ova vrsta informacija je korisna kada razgovarate o uzorcima, crtežima ili zamjenskim komponentama s proizvođačem valjaka.

Buka je često trag, a ne cijeli problem

Za bučan valjak kliznih vrata lako je okriviti kotač jer se čini da zvuk dolazi s dna ploče.

Stvarni uzrok može biti kompliciraniji.

Ležaj možda mijenja način na koji se kotač okreće. Staza može sadržavati krhotine. Vrata mogu biti malo izvan poravnanja. Montažni nosač je možda olabavio. Materijal kotača možda više ne odgovara radnim uvjetima. Vlaga je možda zahvatila unutarnje metalne dijelove.

Zato je najkorisniji pristup promatrati cijeli sustav kretanja.

Valjak i staza rade kao par

Kotač se ne može odvojiti od površine ispod njega.

Dobar valjak postavljen na oštećenu stazu ipak može proizvoditi buku. Isto tako, čista staza ne može nadoknaditi kotač s oštećenim ležajem ili deformiranom površinom.

Dvije komponente trebaju raditi zajedno.

Ovo je načelo posebno važno za proizvođače jer valjak treba ocjenjivati ​​unutar predviđenog sklopa, a ne samo kao pojedinačnu komponentu.

Kako proizvođači mogu stvoriti konzistentnije rješenje za valjke?

Praktični razvojni proces obično počinje primjenom.

Umjesto da započnu s generičkim kotačem i pokušavaju ga naknadno uklopiti u sustav, proizvođači mogu najprije definirati konstrukciju vrata, voznu površinu, stanje opterećenja, okoliš, uzorak kretanja i raspoloživi prostor za ugradnju.

Ti detalji pružaju temelj za odabir profila kotača, materijala, rasporeda ležajeva i konstrukcije za ugradnju.

Za prilagođene projekte, crteži, uzorci, skice ili fotografije postojećeg sklopa mogu pomoći u jasnijem komuniciranju mehaničkih zahtjeva.

Ovaj pristup je posebno koristan kada zamjenski valjak treba odgovarati postojećem kućištu ili kada novi sustav vrata zahtijeva određenu geometriju kotača.

Tišina kliznih vrata počinje s mehaničkim detaljima

Valjci za klizna vrata male su komponente, ali njihovi radni uvjeti nisu jednostavni.

Nose teret, stalno se okreću, djeluju na tračnicu i rade u okruženjima u kojima može doći do prašine, vlage, temperaturnih promjena i promjena poravnanja. Tijekom vremena ti čimbenici mogu promijeniti način na koji se kotač i ležaj ponašaju.

Zato se buka ne bi trebala automatski tretirati kao jednodijelni kvar.

Zvuk škljocanja može ukazivati ​​na ponavljajuće stanje kotača ili ležaja. Ostruganje može sugerirati kontakt ili poravnanje. Hrapav zvuk kotrljanja može biti povezan s onečišćenjem ili unutarnjim otporom. Zveckanje može doći iz konstrukcije za montiranje, a ne iz samog kotača.

Za vlasnike kuća i instalatere, prepoznavanje uzorka može učiniti pregled usredotočenijim. Proizvođačima i distributerima razumijevanje ovih odnosa može pomoći pri odabiru ili razvoju sklopova valjaka za različite primjene vrata.

Praktična lekcija je jednostavna: valjak za klizna vrata radi kao dio kompletnog mehaničkog sustava. Geometrija kotača, materijal, nosač ležaja, stanje kolosijeka, poravnanje, raspodjela opterećenja i izloženost okolišu doprinose ponašanju tog sustava tijekom vremena.

Kada se ti čimbenici uzmu u obzir zajedno tijekom projektiranja i odabira izvora, proizvođači mogu razviti sklopove valjaka koji bolje odgovaraju predviđenoj primjeni vrata, dok korisnici i instalateri imaju jasniji način da razumiju odakle bi mogla doći neočekivana buka.
