Koje su dimenzije valjka za tende važne za pravilno uklapanje sustava

Prilikom zamjene ili razvoja valjka tende, znati koje su dimenzije valjka tende važne za pravilno uklapanje sustava? je važan dio procesa. Valjak može izgledati kao mala i jednostavna komponenta, ali njegove dimenzije utječu na to kako sjedi unutar sklopa, u kontaktu s vodilicom, povezuje se s osovinom i pomiče tijekom rada. Odabir samo po izgledu stoga može stvoriti probleme tijekom instalacije.

Za tende na uvlačenje, sustave sjenila za terase, tende za RV, sklopive strukture i slične mehanizme, valjak treba smatrati dijelom kompletnog sklopa. Promjer, širina, provrt, položaj osovine, profil i raspoloživi prostor za ugradnju govore drugačiji dio priče.

Cilj nije prikupiti sve moguće mjere. Treba identificirati dimenzije koje zapravo utječu na pristajanje i kretanje.

Zašto se dimenzije valjaka moraju razmatrati zajedno

Valjak ne radi sam. Obično radi s osovinom, nosačem, ležajem ili čahurom, vodilicom, tračnicom, okvirom ili drugom pokretnom komponentom.

Promjena jedne dimenzije može utjecati na drugi dio sklopa.

Na primjer, drugačiji promjer kotača može promijeniti položaj pokretne strukture u odnosu na vodilicu. Širi kotač može smetati obližnjem nosaču. Drugačiji provrt može spriječiti pravilno postavljanje postojeće osovine. Čak i kada se vanjski oblik čini sličnim, cjelokupna instalacija može biti drugačija.

Zbog toga se zamjena ne bi trebala birati samo na temelju jednog mjerenja.

Koristan način razmišljanja o procesu je:

Veličina valjka → položaj ugradnje → kontakt s vodilicom → kretanje sklopa

Ako jedan dio ovog lanca ne odgovara, valjak možda neće raditi kako je predviđeno.

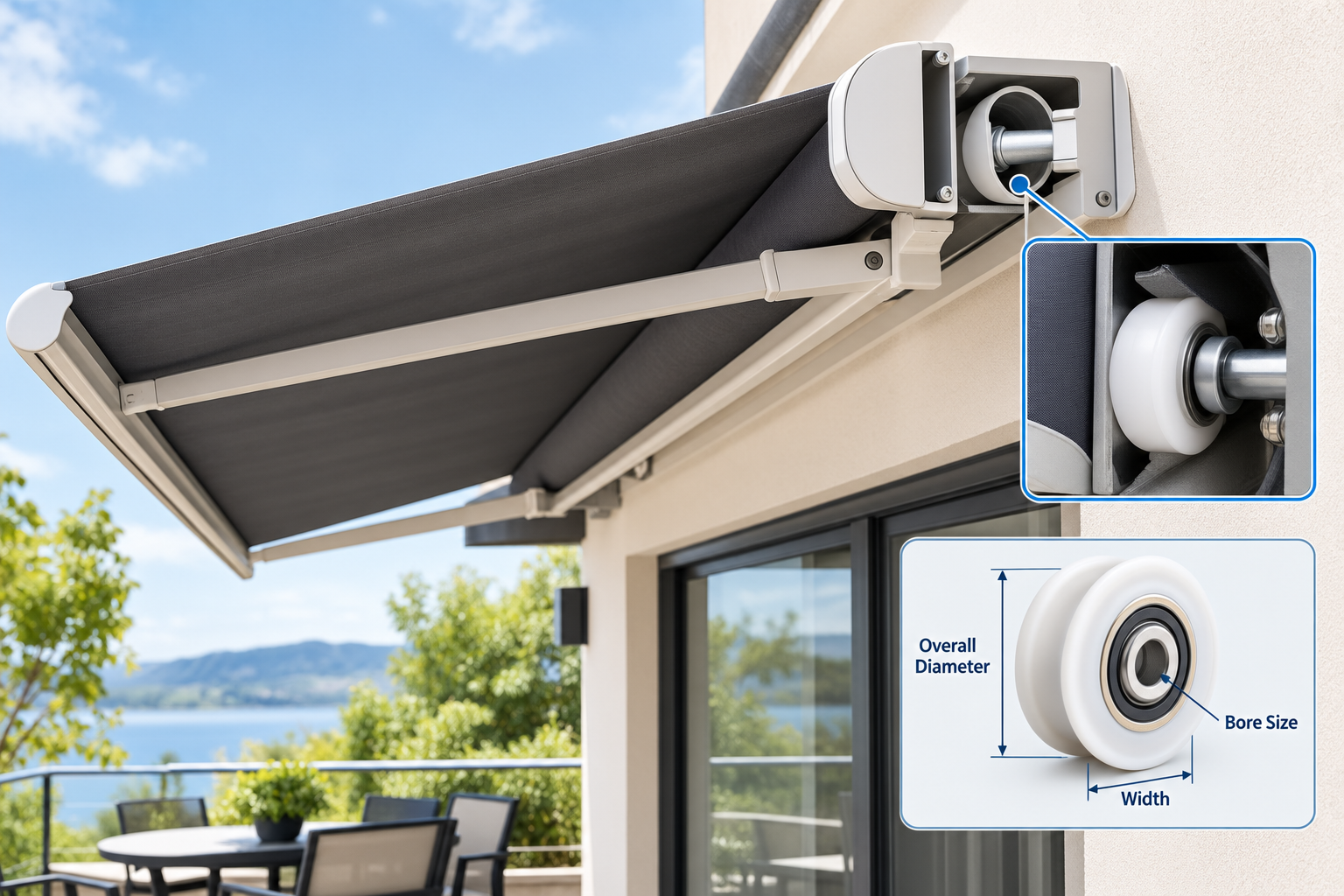

Koje dimenzije valjka za tende trebate provjeriti?

Prilikom identificiranja postojećeg valjka ili pripreme novog dizajna vrijedi zabilježiti nekoliko dimenzija.

Ne zahtijevaju svaki projekt sva ova mjerenja. Relevantne točke ovise o tome kako se valjak koristi.

Vanjski promjer utječe na položaj pri trčanju

Vanjski promjer često je jedna od prvih dimenzija koje ljudi mjere, ali njegova važnost nadilazi jednostavno opisivanje veličine kotača.

Može odrediti gdje se valjak nalazi u odnosu na stazu ili vodilicu. Ako zamjena ima primjetno drugačiji promjer, pokretni dio može biti viši ili niži od predviđenog.

Ta promjena može utjecati na razmak između obližnjih dijelova. Također može promijeniti položaj okvira, nosača ili potporne komponente.

Iz tog razloga promjer treba razmatrati zajedno s okolnom strukturom, a ne tretirati ga kao izolirani broj.

Širina određuje više od kontaktne površine

Širina kotača je još jedna korisna dimenzija.

Valjku je potrebno dovoljno prostora da pravilno sjedne na površinu za trčanje, ali mu je također potreban dovoljan bočni razmak. Ako je kotač preširok za raspoloživi prostor, može trljati o nosač ili zid vodilice. Ako je uži od izvornog dizajna, njegov kontaktni položaj se može promijeniti.

Ispravna širina stoga ovisi o fizičkom prostoru oko kotača.

Kada mjerite postojeći dio, provjerite i sam kotač i razmak između kotača i susjednih komponenti.

Kako provrt utječe na kompatibilnost?

Provrt je otvor kroz središte valjka. Izravno je povezan s vratilom, osovinom, klinom ili rasporedom ležaja koji koristi sklop.

Zamjenski kotač može imati odgovarajući vanjski promjer i još uvijek ne odgovara jer je središnja veza drugačija.

Stoga treba provjeriti provrt zajedno sa:

• Vrsta vratila ili osovine
• Raspored ležaja
• Konstrukcija glavčine
• Metoda zadržavanja
• Dostupan bočni razmak
• Položaj kotača unutar nosača

U nekim izvedbama kotač se okreće oko osovine. U drugima je ležaj integriran u kotač. Iste vanjske dimenzije stoga mogu opisati komponente s različitim unutarnjim strukturama.

Ovo je jedan od razloga zašto fotografija instaliranog valjka može biti korisna kada se traži zamjena.

Je li profil kotača važan koliko i veličina?

U mnogim primjenama, da.

Valjak nije samo okrugli predmet. Njegova radna površina može biti ravna, s utorima, zakrivljena, s prirubnicom ili oblikovana za određenu vodilicu.

Profil određuje gdje kotač dolazi u kontakt.

Razmotrimo jednostavan primjer. Valjak dizajniran za kretanje po ravnoj površini ima drugačiji kontaktni odnos od onog koji je namijenjen za postavljanje unutar utora. Dva kotača mogu imati slične vanjske promjere, ali još uvijek pripadaju različitim mehaničkim sklopovima.

Uskladite površinu za trčanje, ne samo kotač

Kada provjeravate postojeći valjak tende, pregledajte područje gdje kotač zapravo radi.

Potražite:

• Ravne kontaktne površine
• Utori ili kanali
• Povišeni rubovi vodilica
• Bočne prirubnice
• Zakrivljeni dijelovi za trčanje
• Zatvoreni prostori za vodiče
• Znakovi neravnomjernog kontakta

Stanje staze također može pružiti korisne informacije. Tragovi istrošenosti mogu pokazati gdje valjak normalno dolazi u kontakt s okolnom strukturom.

To može biti osobito korisno kada je originalni dio istrošen i njegov profil više nije lako prepoznati.

Što je s ukupnim prostorom za instalaciju?

Valjak može imati točne osnovne dimenzije, ali i dalje biti neprikladan ako oko njega nema dovoljno prostora.

Ovo je detalj koji je lako zanemariti tijekom zamjenskih radova.

Izmjerite prostor oko komponente, a ne samo samu komponentu. Provjerite udaljenost između kotača i nosača, obližnjih dijelova okvira, vodećih površina, pričvrsnih elemenata i drugih pokretnih dijelova.

Korisna inspekcija trebala bi odgovoriti na nekoliko praktičnih pitanja:

1. Može li valjak ući u položaj za montažu?
2. Može li se okretati bez dodirivanja obližnjih dijelova?
3. Ostaje li kotač poravnat s vodilicom?
4. Ima li dovoljno mjesta za osovinu ili ležaj?
5. Može li se pričvrsni hardver postaviti?
6. Kreće li se sklop i dalje punim radnim putem?

Ova pitanja pretvaraju jednostavnu provjeru dimenzija u odgovarajuću procjenu prikladnosti.

Zašto položaj osovine može promijeniti cijeli sklop

Središte valjka nije uvijek postavljeno na isti način u odnosu na njegovu montažnu strukturu.

Mala promjena u položaju osovine može utjecati na visinu, kut ili položaj okolne komponente. Ovo je važno kada je valjak dio nosača, ruke, nosača ili sustava vođenog kretanja.

Na primjer, ako središte kotača stoji drugačije od izvornog dizajna, valjak može dodirivati ​​vodilicu na drugoj točki. To može promijeniti način na koji se opterećenje prenosi kroz sklop.

Stoga, kada mijenjate nestandardni valjak, izmjerite odnos između središta kotača i montažne strukture umjesto da bilježite samo promjer kotača.

Jednostavan redoslijed mjerenja može uštedjeti vrijeme

Nema potrebe mjeriti sve nasumično.

Lakše je slijediti praktičan slijed:

Korak 1: Fotografirajte cijeli sklop

Snimite širu fotografiju prije uklanjanja valjka. Ovo pokazuje kako je komponenta pozicionirana.

Korak 2: Uklonite i pregledajte valjak

Nakon uklanjanja pregledajte kotač, glavčinu, provrt, profil i područje za montažu.

Korak 3: Zabilježite glavne dimenzije

Počnite s vanjskim promjerom, širinom, provrtom i ukupnom visinom.

Korak 4: Provjerite profil

Pažljivo pogledajte radnu površinu i sve utore, rubove ili zakrivljene dijelove.

Korak 5: Izmjerite odnos montaže

Zabilježite kako kotač stoji u odnosu na osovinu, nosač, vodilicu i obližnje dijelove.

Korak 6: Usporedite valjak s vodilicom

Vodič može otkriti informacije koje sam kotač ne može. Fotografirajte oboje zajedno kada je to moguće.

Ovaj proces stvara jasniju referencu za dobavljača, tim za održavanje ili dizajnera proizvoda.

Što se događa kada je jedna dimenzija malo drugačija?

Ne znači svaka razlika u dimenzijama automatski da valjak ne može raditi. Učinak ovisi o tome gdje se razlika pojavljuje i kako je sustav dizajniran.

Promjena nekritične vanjske površine može imati malo praktičnog učinka. Promjena provrta, radnog profila ili položaja ugradnje može biti mnogo značajnija.

Zato toleranciju dimenzija treba razmotriti u odnosu na funkciju.

Za zamjenski izvor, korisno je razdvojiti mjerenja u tri skupine:

Ovaj pristup čini pregled lakšim za razumijevanje i pomaže u izbjegavanju nepotrebnih mjerenja.

Kada bi trebalo razmotriti prilagođeni valjak?

Standardne komponente mogu dobro funkcionirati kada izvorni dizajn već slijedi utvrđenu konfiguraciju valjaka.

Prilagođeni valjak može se razmotriti kada postojeća komponenta ima neobičan profil, nestandardni provrt, posebnu konstrukciju za ugradnju, ograničen prostor za ugradnju ili dizajn koji je teško uskladiti s dostupnom zamjenom.

Prilagodba također može imati smisla tijekom razvoja OEM-a kada je valjak potrebno dizajnirati oko određenog okvira ili vodilice.

Za ove projekte, dimenzije bi se trebale smatrati dijelom kompletnog mehaničkog crteža, a ne samostalnom specifikacijom proizvoda.

Dobavljač može trebati informacije o vodilici, osovini, montažnom nosaču, radnom okruženju i namjeravanom kretanju prije nego što potvrdi odgovarajući dizajn.

Za prilagođenu proizvodnju remenica i valjaka, proizvođači kao što je HUNE mogu pregledati strukturu i razviti komponentu u skladu s potrebnim uvjetima montaže i kretanja. HUNE asortiman proizvoda uključuje različite profile remenica i prilagođena rješenja remenica, što može biti relevantno kada standardna komponenta ne odgovara postojećem mehaničkom rasporedu.

Kako kupci mogu pripremiti bolje informacije o valjcima?

Jasan zahtjev može znatno olakšati tehničku komunikaciju.

Umjesto slanja samo jednog mjerenja, pripremite mali informativni paket koji sadrži:

• Fotografije originalnog valjka
• Fotografije kompletne montaže
• Glavna mjerenja dimenzija
• Detalji profila kotača
• Informacije o vratilu ili osovini
• Fotografije vodiča ili traga
• Način montaže
• Vrsta aplikacije
• Potreba za zamjenom ili novim razvojem
• Očekivana količina za nabavu

Crtež je koristan kada je dostupan, ali nije uvijek neophodan na početku. Fizički uzorak i jasne fotografije također mogu pomoći proizvođaču da razumije komponentu.

Praktičan kontrolni popis prije naručivanja

Prije potvrde zamjene valjka tende, pregledajte sljedeće točke:

Kotač

• Vanjski promjer
• Širina
• Profil
• dosadno
• Struktura glavčine

Montaža

• Vratilo ili osovina
• Položaj nosača
• Metoda zadržavanja
• Dostupan prostor za ugradnju

Uvjeti trčanja

• Oblik vodiča
• Položaj kontakta
• Klirens
• Smjer kretanja
• Mogući zakrivljeni dijelovi

Primjena

• Vrsta tende
• Izlaganje na otvorenom
• Učestalost pokreta
• Zamjena ili novi dizajn

Ovaj kontrolni popis ne zahtijeva komplicirane inženjerske izračune. Njegova je svrha osigurati razumijevanje fizičkog odnosa između valjka i ostatka sustava prije nego što se izvrši narudžba.

Ključni zahvati

• Vanjski promjer affects the roller's running position within the assembly.
• Kotač width needs to be considered together with contact area and side clearance.
• dosadno dimensions should match the shaft, axle, pin, or bearing arrangement.
• Radni profil mora odgovarati vodilici ili kontaktnoj površini.
• Položaj osovine može utjecati na visinu, kut i kretanje okolnih komponenti.
• Dostupan prostor za ugradnju should be checked before confirming a replacement.
• Fotografije valjka, strukture za montiranje i vodilice mogu pružiti korisne informacije uz mjerenja.
• Prilagođeni valjci mogu se uzeti u obzir kada neobični profili, konstrukcije za montažu ili ograničenja prostora otežavaju spajanje standardnih komponenti.

Prava je dimenzija ona koja podržava cijeli sustav

Dimenzioniranje valjka za tende nije samo stvar pronalaženja kotača s istim vanjskim promjerom. Ispravno pristajanje ovisi o tome kako nekoliko dimenzija funkcionira zajedno.

Promjer utječe na položaj pri trčanju. Širina utječe na kontakt i razmak. Provrt određuje spoj osovine. Profil kontrolira interakciju s vodičem. Montažne dimenzije određuju može li valjak ispravno sjediti unutar sklopa.

Važan je i okolni prostor.

Iz tog razloga, najkorisniji pristup je najprije pregledati cijeli mehanizam, a zatim identificirati dimenzije koje kontroliraju instalaciju i kretanje. Nekoliko dobro odabranih mjerenja, potkrijepljenih fotografijama i informacijama o primjeni, mogu pružiti puno jasniju osnovu za nabavu zamjene ili prilagođeni razvoj.

Kada se valjak tretira kao dio sustava tende, a ne kao izolirani kotač, dimenzionalne provjere postaju puno lakše razumljive. To je također mjesto gdje pažljiv odabir komponenti može pomoći u smanjenju problema s ugradnjom koji se mogu izbjeći tijekom sastavljanja i održavanja.
