Kako izmjeriti valjak tende prije naručivanja zamjene

Zamjena an valjak za tendu može biti jednostavan kada je izvorna komponenta pravilno dokumentirana prije nego što se ukloni. Kotač može izgledati jednostavno, ali njegova veličina samo je dio informacija potrebnih za odgovarajuću zamjenu. Radni profil, središnji otvor, način montiranja i odnos s vodilicom mogu utjecati na to kako komponenta pristaje i radi.

Prije naručivanja odvojite malo vremena da pregledate postojeći valjak i zabilježite važne detalje. Osnovni alat za mjerenje, nekoliko jasnih fotografija i jednostavna skica mogu pružiti korisne informacije, osobito kada originalni dio nema broj modela ili identifikacijsku oznaku.

Ključno je promatrati valjak kao dio kompletnog sklopa tende, a ne tretirati kotač kao izoliranu komponentu.

Ključni podaci za van

• Izmjerite veličinu kotača, širinu, središnji otvor i radni profil prije naručivanja zamjene
• Provjerite konstrukciju za ugradnju i raspoloživi prostor za ugradnju umjesto da mjerite samo kotač
• Provjerite vodilicu ili tračnicu jer istrošenost ili neusklađenost mogu utjecati na rad zamjenskog valjka
• Koristite jasne fotografije i jednostavnu skicu za dokumentiranje neobičnih oblika ili načina postavljanja
• Neka originalni valjak bude dostupan kada je to moguće, osobito kada nabavljate nestandardnu ili prilagođenu komponentu

Zašto su točna mjerenja važna

Zamjenski kotač može izgledati gotovo identično originalu i još uvijek se razlikovati po načinima koji utječu na instalaciju. Male promjene u rasporedu montaže, profilu kotača ili središnjem otvoru mogu spriječiti dio da pristane na postojeću strukturu kako je predviđeno.

Zbog toga sama vizualna usporedba često nije dovoljna.

Korisna inspekcija trebala bi obuhvatiti tri područja:

• Kotač i njegova vozna površina
• Raspored montaže
• Vodilica ili površina kojom se kotač kreće

Zajedno, ovi detalji daju jasniji opis postojeće komponente i olakšavaju komunikaciju s dobavljačem.

Za starije sustave tendi ove informacije mogu biti osobito korisne kada nema broja dijela ili originalna komponenta više nije dostupna.

Započnite s kompletnom montažom

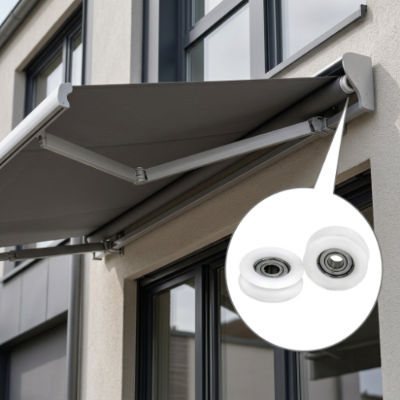

Prije uklanjanja valjka, provjerite kako sjedi unutar mehanizma tende.

Snimite nekoliko fotografija dok je komponenta još instalirana. Uključite okolni nosač, osovinu, vodilicu, kućište ili druge dijelove koji pomažu u prikazu njegovog položaja.

Koristan set fotografija može uključivati:

• Kompletna montaža prije uklanjanja
• Pogled izbliza na valjak
• Bočni profil
• Prednje i stražnje lice
• Točka montiranja
• Vodič ili staza
• Komponente u blizini koje utječu na raspoloživi prostor

Ove slike pružaju kontekst koji sama mjerenja ne mogu uvijek uhvatiti.

Zabilježite smjer instalacije

Neki kotači su simetrični, ali drugi imaju određenu orijentaciju. Prirubnica, utor, raspored ležaja ili element za montažu mogu se pojaviti samo na jednoj strani.

Prije rastavljanja, brzo zabilježite u kojem smjeru je komponenta okrenuta.

Obično je dovoljna fotografija. Ako se uklanja nekoliko sličnih valjaka, jednostavna naljepnica ili skica također može pomoći da sve bude organizirano.

Izmjerite glavne dimenzije kotača

Nakon uklanjanja, stavite komponentu na čistu, ravnu površinu. Mjerenje dijela dok je spojen na drugi hardver može otežati prepoznavanje točnih referentnih točaka.

Glavne dimenzije kotača općenito predstavljaju početnu točku.

Svrha nije prikupiti sva moguća mjerenja. Usredotočite se na dimenzije koje opisuju kako komponenta pristaje i funkcionira.

Pažljivo pogledajte profil kotača

Vanjska veličina daje samo dio slike. Oblik površine za trčanje može biti jednako važan.

Pogledajte kotač sa strane i provjerite je li kontaktna površina ravna, zaobljena, užljebljena, s prirubnicom ili na neki drugi način oblikovana.

Uzdignuti rub ili udubljeni dio mogu imati specifičan odnos s vodilicom. Ove pojedinosti može biti teško prenijeti samo korištenjem mjerenja, stoga je korisna jasna bočna fotografija.

Odvojite dizajn od nosivosti

Stariji valjak je možda bio izložen ponovljenom pomicanju dulje vrijeme. Njegova površina može postati ulaštena, izgrebana, spljoštena ili na neki drugi način istrošena.

Nemojte automatski pretpostavljati da svaka vidljiva oznaka predstavlja izvorni dizajn.

Ako je dostupan drugi odgovarajući kotač i čini se manje istrošenim, usporedite ta dva. Razlike između komponenti mogu pomoći da se pokaže koje su značajke dio izvornog profila, a koje su rezultat korištenja.

Ovo je osobito korisno kada se površina za trčanje značajno promijenila.

Pažljivo provjerite središnji otvor

Središte kotača zaslužuje posebnu pozornost jer povezuje rotirajuću komponentu s ostatkom mehanizma.

Ovisno o konstrukciji, središte može sadržavati ležaj, čahuru, metalni umetak, osovinsku vezu ili neki drugi nosivi element.

Prvo identificirajte što je zapravo prisutno prije snimanja dimenzije.

Provjerite je li:

• Središte je jednostavan otvor
• Unutra je ugrađen ležaj
• Prisutna je čahura
• Osovina prolazi kroz komponentu
• Osovina se okreće zajedno s kotačem
• Kotač se okreće oko fiksne osovine

Ove razlike mogu utjecati na način na koji treba konstruirati zamjensku komponentu.

Nemojte zanemariti montažnu strukturu

Jedna od uobičajenih pogrešaka tijekom traženja zamjene je koncentriranje na kotač uz zanemarivanje načina na koji je instaliran.

Kotač može imati slične vanjske dimenzije kao druga komponenta, ali koristiti potpuno drugačiji način montiranja.

Pogledajte spoj između valjka i strukture tende.

Može ga podržati:

• Fiksna igla
• Osovina
• Osovina
• Zagrada
• ležaj
• Čahura
• Integrirano kućište

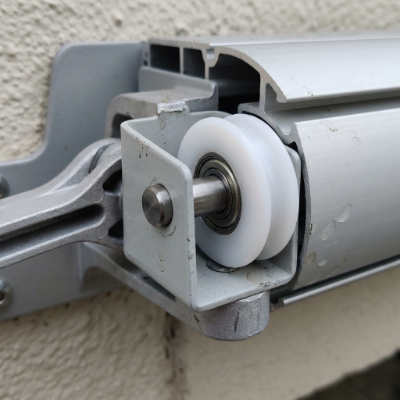

Napravite fotografiju područja montaže prije rastavljanja i još jednu fotografiju nakon uklanjanja valjka.

To olakšava razumijevanje odnosa između kotača i okolne strukture.

Provjerite raspoloživi prostor

Prostor oko valjka također je vrijedan snimanja.

Potražite u blizini držače, poklopce, osovine, tračnice ili druge komponente koje bi mogle ometati instalaciju.

Zamjena ne mora odgovarati samo samom kotaču. Također treba raditi unutar prostora koji je dostupan u postojećem sklopu.

Pregledajte vodič ili stazu

Površina kojom se kotač kreće može pružiti korisne informacije o komponenti.

Potražite oznake koje pokazuju normalno kontaktno područje. Oni ponekad mogu otkriti je li kotač išao u sredini ili je bio u jačem kontaktu s jednom stranom.

Također provjerite okolni vodič za:

• Prljavština ili krhotine
• Ogrebotine
• Deformacija
• Labavi pričvršćivači
• Neravnomjerno trošenje
• Promjene u izvornom obliku

Ako je vodilica oštećena ili pogrešno poravnata, sama zamjena valjka možda neće riješiti temeljni mehanički problem.

To je razlog zašto vodič treba pregledati tijekom istog procesa, a ne tretirati ga kao posebnu brigu.

Jasna fotografija može objasniti ono što brojevi ne mogu

Mjerenja su važna, ali neke je oblike teško točno opisati brojevima.

Razmotrite valjak sa zakrivljenim rubom, pomaknutim središtem i malim elementom za montažu na jednoj strani. Popis dimenzija može opisati dio, ali bočna fotografija može mnogo jasnije prikazati odnos između tih značajki.

Za upit o zamjeni koristite fotografije s dobrim osvjetljenjem i jednostavnom pozadinom.

Pokušajte uključiti:

• Jedan cjelokupni pogled
• Pogled s jedne strane
• Jedan krupni plan centra
• Jedan pogled na prostor za montažu
• Jedna fotografija koja prikazuje komponentu u izvornom položaju

Ravnalo ili mjerni alat također se može postaviti pored dijela na jednoj fotografiji za vizualnu referencu.

Kada jednostavna skica postane korisna

Neke je valjke jednostavno opisati. Drugi imaju neobične oblike ili rasporede montaže koje je lakše razumjeti kroz crtež.

Osnovna skica ne mora slijediti formalne standarde inženjerskog crtanja.

Nacrtajte komponentu sprijeda i sa strane, zatim označite važne dimenzije. Pokažite mjesto osovine ili osovine i označite površinu koja je u kontaktu s vodilicom.

Ovo može pomoći odgovoriti na nekoliko praktičnih pitanja:

• Gdje je rotirajući centar?
• Koja je strana okrenuta prema nosaču?
• Koja površina dolazi u dodir s vodilicom?
• Koje dimenzije pripadaju kotaču?
• Koje dimenzije pripadaju montažnoj konstrukciji?

Za prilagođene komponente, ova vrsta reference može znatno olakšati komunikaciju.

Neka originalni dio bude dostupan

Ako je moguće, nemojte odlagati stari valjak odmah nakon mjerenja.

Fizički uzorak može pružiti informacije koje je teško uhvatiti fotografijama ili pisanim bilješkama. Može pokazati stvarni profil kotača, raspored ležajeva, značajke ugradnje i znakove istrošenosti.

To može biti osobito korisno kada je komponenta neobična ili kada izvorni dizajn nema lako prepoznatljiv broj modela.

Za proizvođače i dobavljače koji rade s nestandardnim komponentama remenica i valjaka, uzorak u kombinaciji s crtežima, fotografijama i informacijama o primjeni može pružiti korisnu referencu za raspravu o zamjeni ili prilagođenom dizajnu.

Priprema jasnog zahtjeva za zamjenu

Nakon što je inspekcija završena, organizirajte informacije u jednostavnu specifikaciju.

Koristan upit može uključivati:

• Primjena: Gdje se komponenta koristi
• Postojeća komponenta: Opis i fotografije originalnog dijela
• Informacije o kotačima: Glavne dimenzije i radni profil
• Informacije o centru: Raspored provrta, ležaja, čahure ili osovine
• Informacije o montaži: Nosač, osovina, klin ili struktura kućišta
• Informacije o vodiču: Fotografije ili opis kontaktne površine
• Stanje: Vidljiva istrošenost, pukotine, deformacije ili druga oštećenja
• količina: Približan zahtjev za kupnju
• Uzorak: Može li se originalna komponenta dostaviti kao referenca
• Prilagodba: Razmatra li se standardna ili prilagođena komponenta

To dobavljaču daje mnogo jasniju polaznu točku od jedne fotografije ili jednog mjerenja.

Za primjene koje uključuju prilagođene remenice i valjke, HUNE može koristiti ovu vrstu informacija o dimenzijama i primjeni kada raspravlja o zahtjevima za nestandardne komponente.

Što pregledati prije naručivanja

Kotač

Provjerite glavne dimenzije i provjerite je li profil trčanja ispravno snimljen.

Centar

Provjerite koristi li komponenta jednostavan provrt, ležaj, čahuru, osovinu ili neki drugi unutarnji raspored.

Montaža

Usporedite izvornu vezu s predloženom zamjenskom strukturom.

vodič

Provjerite odgovara li profil kotača površini na kojoj radi.

Prostor za instalaciju

Provjerite ima li u okolini bilo čega što bi moglo utjecati na postavljanje ili kretanje.

Radni uvjeti

Razmotrite okruženje u kojem se komponenta koristi. Vanjski sustavi tendi mogu se suočiti s vlagom, prašinom, temperaturnim promjenama i učestalim pokretima. Ovi uvjeti mogu biti relevantni kada se raspravlja o materijalu i konstrukciji.

Popis za praktična mjerenja

Prije slanja informacija dobavljaču, provjerite jeste li pokrili sljedeće:

• Fotografirajte valjak prije uklanjanja
• Zabilježite glavne dimenzije kotača
• Provjerite bočni profil
• Pregledajte središnji otvor
• Identificirajte bilo koji ležaj ili čahuru
• Zabilježite raspored vratila, osovine ili zatika
• Fotografirajte montažni nosač
• Pregledajte vodilicu ili stazu
• Obratite pozornost na vidljivo trošenje ili deformaciju
• Provjerite raspoloživi prostor za instalaciju
• Pripremite jednostavnu skicu ako komponenta ima neobičan oblik
• Držite originalni dio dostupnim kada je to moguće
• Objasnite kako i gdje se valjak koristi
• Navedite je li možda potrebna prilagođena komponenta

Često postavljana pitanja

Koje mjere trebam uzeti prije naručivanja valjka za tendu? Zabilježite promjer kotača, širinu, središnji otvor, radni profil, raspored ugradnje i raspoloživi prostor za ugradnju. Fotografije kompletnog sklopa mogu dati dodatni kontekst.

Je li dovoljno izmjeriti vanjski promjer? Ne. Vanjska dimenzija opisuje samo jedan dio komponente. Središnji raspored, radni profil, montažna struktura i odnos s vodilicom također mogu utjecati na kompatibilnost.

Trebam li zadržati originalni valjak nakon mjerenja? Kad je moguće, da. Izvorni dio može pružiti korisne informacije o svom profilu, značajkama ugradnje, unutarnjem rasporedu i stanju istrošenosti koje može biti teško uhvatiti samo mjerenjima.

Zašto bih trebao fotografirati valjak prije nego što ga skinem? Instalirana fotografija pokazuje orijentaciju komponente i odnos s obližnjim nosačima, osovinama, vodilicama i drugim dijelovima. Ovaj kontekst može pomoći u razjašnjavanju zahtjeva za zamjenu.

Može li dobavljač izraditi prilagođeni valjak iz uzorka? Fizički uzorak, u kombinaciji s mjerenjima, fotografijama, informacijama o primjeni i detaljima o montaži, može pružiti korisne referentne informacije kada se raspravlja o nestandardnom ili prilagođenom valjku.

Dobro mjerenje počinje s cijelim sustavom

Valjak može biti relativno mali dio sklopa tende, ali njegove dimenzije i odnos montaže mogu imati izravan učinak na to kako se uklapa i pomiče.

Iz tog razloga, nabava zamjene treba započeti s više od vanjskog promjera. Profil kotača, središnji raspored, konstrukcija za ugradnju, vodilica i raspoloživi prostor za ugradnju pružaju korisne informacije.

Nekoliko jasnih fotografija i pažljivo zabilježenih dimenzija može znatno olakšati proces, osobito kada se radi o starijoj ili nestandardnoj komponenti.

Praktičan pristup je jednostavan: pregledajte kompletan sklop, izmjerite važna područja, dokumentirajte raspored montaže i držite originalni dio dostupnim za usporedbu kad god je to moguće. To i kupcima i proizvođačima daje jasnije razumijevanje komponente i njene uloge unutar sustava tende.
