Vodeći valjak često se mijenja radi rutinskog održavanja, a ponekad se remen ili žica iznenada mijenjaju nakon toga. Taj pomak obično seže do dizajna utora. To je jedan od onih detalja koji rijetko dobivaju drugi pogled sve dok se nešto ne počne klimati, kliziti ili se neravnomjerno istrošiti. Jednom kada stvarna funkcija utora postane jasna, mnogi problemi s linijom više se ne osjećaju kao misterij.
Zašto je Groove važniji nego što izgleda
Posao valjka za vođenje zvuči jednostavno: neka se remen, sajla, lanac ili traka kreću ravnom, kontroliranom putanjom. Žlijeb, što znači kanal urezan ili uliven u površinu valjka, je ono što zapravo obavlja rad vođenja. Promjena profila utora mijenja koliko površine kontakta valjak ima s pokretnim materijalom, koliko čvrsto drži taj materijal na mjestu i koliko se trenja stvara tijekom rada.
Utor funkcionira manje kao ukrasni detalj, a više kao upravljački mehanizam. Utor koji je preplitak može dopustiti da se remen pomakne u stranu pod opterećenjem. Onaj koji je preuski može stegnuti tako čvrsto da ubrzava trošenje i valjka i samog remena. Negdje između tih ekstrema obično je mjesto gdje sustav radi najglađe, a ta točka ravnoteže uvelike ovisi o aplikaciji.
Upoznavanje s uobičajenim Groove profilima
Nisu svi utori izrezani na isti način, a svaki oblik donosi različit skup kompromisa.

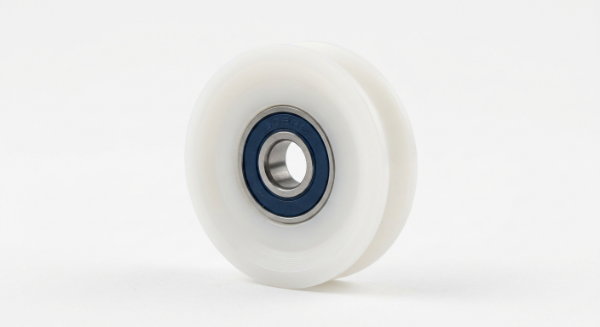

Utori u obliku slova V
V-utori su uobičajeni na valjcima koji se koriste s okruglim remenima ili žičanom užadi. Zakošene strane prirodno centriraju remen dok se postavlja u kanal, što pomaže smanjiti bočno pomicanje. Ovaj efekt samocentriranja jedan je od razloga zašto se V-utori tako često pojavljuju u linijama za pakiranje i opremi za rukovanje lakim materijalima.
U-oblika i okrugli utori
Zaobljeni kanali ili kanali u obliku slova U nastoje ravnomjernije raspodijeliti kontaktni pritisak po površini remena ili kabela u usporedbi s oštrim V-rezom. To može biti nježnije prema mekšim materijalima remena, budući da je manji koncentrirani pritisak na jednu kontaktnu točku. Žičana užad i valjci za vođenje kabela često koriste ovaj profil jer drži kabel bez priklještenja.
Ravne površine ili površine bez utora
Neki valjci u potpunosti preskaču utor i oslanjaju se na ravnu površinu. Ovo dobro funkcionira za široke trake ili ravne trake gdje bočno vođenje dolazi od drugih komponenti u sustavu, kao što su bočne prirubnice ili odvojeni valjci za praćenje. Međutim, bez utora, valjak u potpunosti ovisi o vanjskom poravnanju kako bi se spriječilo zanošenje.
Dizajni s više utora i stepenicama
Oprema koja rukuje s nekoliko užadi odjednom, poput sustava za uvlačenje više žica, može koristiti valjke s ponovljenim utorima po širini. Razmak i dosljednost između svakog kanala ovdje postaje važan, budući da neravnomjeran razmak može uzrokovati da jedna nit teče pod različitom napetosti od svojih susjeda.
Dubina, širina i ravnoteža između stiska i slobode
Dubina i širina utora rade zajedno, a postizanje prave ravnoteže je zapravo usklađivanje utora s materijalom koji prolazi kroz njega.
- Plitki utori omogućuju lakše otpuštanje pojasa ili sajle, ali pružaju manji otpor bočnom kretanju.
- Dublje brazde drži materijal sigurnije, što pomaže u okruženjima s velikim brzinama ili vibracijama, ali može povećati trenje i nakupljanje topline tijekom vremena.
- Uski utori odgovaraju kabelima manjeg promjera ili tanjim remenima, smanjujući nepotrebnu zračnost.
- Širi utori mogu se prilagoditi debljim materijalima, ali mogu dopustiti više njihanja ako je pristajanje previše labavo.
Žlijeb koji nije usklađen s promjerom remena ili kabela, čak i s malom marginom, često se pokazuje kao neravnomjeran uzorak istrošenosti mnogo prije nego što uzrokuje vidljive operativne probleme. To je dio razloga zašto se veličina utora mora potvrditi s dobavljačem prije nego što narudžba stigne, a ne nakon što se pojave problemi s instalacijom.
Uparivanje materijala: Kako oblik utora funkcionira s valjkom
Geometrija utora ne funkcionira izolirano. Sam materijal valjka, bilo da se radi o najlonskoj smjesi, poliuretanu, obloženom gumom ili metalnoj jezgri s plastičnim vanjskim slojem, u interakciji je s oblikom utora kako bi odredio kako se cijeli sklop ponaša pod ponovljenim kretanjem.
Mekši materijal uparen s dubokim utorom može se ponekad lagano deformirati pod stalnim pritiskom, suptilno mijenjajući izvorni profil utora tijekom mjeseci korištenja. Tvrđi materijal duže zadržava svoj oblik, ali može prenijeti više vibracija ili buke, posebno u utorima s oštrim unutarnjim kutovima. Proizvođači često prilagođavaju rubove utora tako da budu blago zaobljeni, a ne oštri, posebno kako bi se smanjila koncentracija naprezanja u materijalu na tom mjestu.
Raspodjela opterećenja i skrivene točke naprezanja
Svaki utor stvara kontaktnu zonu, a ta zona je mjesto gdje se opterećenje prenosi između valjka i onoga što on vodi. Loše usklađeni utor može stvoriti ono što se ponekad naziva točka uklještenja, usko područje gdje se pritisak koncentrira umjesto da se širi.
S vremenom, točke stiskanja doprinose nekoliko problema koji se ponavljaju:
| Stanje utora | Uobičajeni učinak na izvedbu |
|---|---|
| Žlijeb je preuzak za širinu remena | Lokalno povećanje pritiska, brže trošenje površine |
| Utor je preplitak za promjer kabela | Smanjena stabilnost praćenja, povećano zanošenje |
| Oštri unutarnji kutovi utora | Veća koncentracija naprezanja, potencijalno pucanje tijekom vremena |
| Dubina utora nije usklađena po širini valjka | Neravnomjerna raspodjela napetosti, moguće iskrivljenje |
| Profil utora nije usklađen s presjekom remena | Prekomjerno trenje, povišena toplina tijekom rada |
Nijedan od ovih problema ne pojavljuje se preko noći. Grade se postupno, zbog čega periodična provjera stanja utora, ne samo valjkastog ležaja ili osovine, ostaje korisna navika na kontrolnim listama održavanja.
Usklađivanje Groove dizajna s aplikacijom
Različite industrije naginju različitim profilima utora jednostavno zato što se njihovi materijali i radni uvjeti toliko razlikuju. Evo općeg dojma kako se to odvija:
| Vrsta aplikacije | Tipična preferencija Groovea | Obrazloženje |
|---|---|---|
| Rukovanje žicama i kabelima | U obliku slova U ili okrugli utor | Kolijepke okruglog presjeka bez stezanja |
| Pakiranje i pokretne trake | V-utor ili ravni s bočnim vodilicama | Podrška za samocentriranje ili vanjsko poravnanje |
| Sustavi kliznih vrata i kapija | Plitki V-utor | Glatki bočni hod s malim trenjem |
| Dodavanje višestruke žice | Višestruki utor, ravnomjerno raspoređen | Održava pojedinačne pramenove odvojene i poravnate |
| Prerada tekstila i vlakana | Zaobljeni utor, sparivanje mekšeg materijala | Smanjuje abraziju površine na osjetljivim pramenovima |
Svakodnevno nošenje i kako ga Groove Shape ubrzava ili usporava
Trošenje utora je neizbježno tijekom životnog vijeka valjka, ali njegova stopa i uzorak često otkrivaju odgovara li originalni izbor utora primjeni.
Nekoliko znakova na koje vrijedi obratiti pozornost tijekom rutinskih provjera:
- Nejednaka dubina utora po širini valjka, što često ukazuje na neusklađenost negdje uzvodno
- Sjajne ili polirane mrlje unutar utora, što ukazuje na prekomjerno trenje na određenim kontaktnim točkama
- Pojas ili kabel koji se proteže više s jedne strane utora nego s druge
- Povećana buka ili vibracije tijekom rada u usporedbi s novom ugradnjom valjka
- Male pukotine koje se stvaraju u blizini oštrih unutarnjih kutova utora, osobito u tvrđim materijalima za valjke
Rano ih uhvatiti obično znači jednostavnu zamjenu valjaka, a ne veći popravak koji uključuje remene, kabele ili povezane strojeve.
Rasprava o opcijama utora s dobavljačem valjaka
Budući da se zahtjevi za groove toliko razlikuju ovisno o primjeni, razgovor s dobavljačem ide lakše s konkretnim, a ne općim zahtjevima. Korisni detalji obično uključuju promjer remena ili kabela, očekivanu radnu brzinu, uvjete okoline kao što je temperaturni raspon ili izloženost vlazi te hoće li valjak raditi neprekidno ili u povremenim ciklusima.
Dobavljač koji je upoznat sa širokim rasponom profila utora obično može proći kroz kompromise za danu postavu umjesto da se zadano odluči za jedan standardni oblik. To se pokazalo posebno korisnim u izradi opreme po narudžbi, gdje standardne dimenzije utora ne odgovaraju uvijek točnom remenu ili kabelu koji se koristi.
Dizajn utora možda nije najistaknutiji dio industrijskog valjka za vođenje, ali tiho utječe na stabilnost praćenja, stopu trošenja, razine trenja i ukupnu pouzdanost sustava. Bilo da se radi o V-utorima koji vode remen za pakiranje ili zaobljenim kanalima koji drže žičano uže, oblik i veličina tog utora čini više posla nego što većina ljudi misli sve dok nešto malo ne skrene s puta. Obraćanje pozornosti na stanje žljebova tijekom rutinskog održavanja i iskren razgovor o mogućnostima žljebova pri odabiru novih valjaka uštedit će vam više glavobolja nego što se očekuje od nečega ovako malog.
