Otvorite klizna vrata napravljena posljednjih godina i postoji razumna vjerojatnost da je kotač unutra lijevana plastika, a ne strojno obrađen metal. Ovo nije marketinški trend maskiran kao inovacija - on odražava stvarni pomak u onome što brizganje može ponuditi u odnosu na tradicionalnu proizvodnju metala za ovaj specifični dio.
Razlika u proizvodnji: uklanjanje materijala naspram njegovog oblikovanja
Dva fundamentalno različita procesa
Metalni valjci obično se proizvode strojnom obradom — rezanjem, tokarenjem ili utiskivanjem oblika kotača iz čvrstog metala. Injekcijski lijevani valjci proizvode se oblikovanjem rastaljene smole unutar precizne šupljine kalupa oblikovane točno kao gotovi dio.
- Strojna obrada je subtraktivna: materijal se uklanja korak po korak dok ne ostane konačan oblik.
- Kalupljenje je formativno: konačni oblik se stvara izravno, u jednom ciklusu, od sirove smole.
Zašto je ova razlika bitna na razini proizvodnje
- Vremenska skala obrade s brojem dijelova—svaka jedinica zahtijeva vlastiti ciklus rezanja.
- Vremena ciklusa kalupljenja obično se mjere u sekundama nakon što kalup postoji, uglavnom neovisno o složenosti dizajna.
- Trošenje alata u strojnoj obradi postupno mijenja dimenzije tijekom dugog proizvodnog ciklusa, dok stabilni kalup proizvodi dimenzionalno dosljedne dijelove od prve do posljednje jedinice.
Što to znači za kupce na veliko
Za nekolicinu prilagođenih dijelova, ova razlika jedva da je bitna. Za količine narudžbi tipične za opremu za klizna vrata i prozore—često u tisućama jedinica—kumulativno vrijeme i razlika u konzistenciji postaju stvarni faktor u troškovima, vremenu isporuke i kontroli kvalitete.
Geometrija utora i prirubnice: ugrađeni u kalup, ne dodaju se naknadno
Zašto je oblik utora najvažnija značajka valjka
A valjak za klizna vrata treba utor—obično u obliku slova U ili V—koji ispravno naliježe na njegovu tračnicu. Profil utora određuje:
- Kako kolotrazi
- Koliko je opterećenje ravnomjerno raspoređeno
- Kolika bočna zračnost postoji tijekom rada
Obrada utora u odnosu na oblikovanje utora
U proizvodnji metala, utor je zaseban korak strojne obrade koji se izvodi nakon formiranja osnovnog oblika kotača, dodajući vrijeme i troškove kako profil postaje detaljniji.
U injekcijskom prešanju, geometrija utora je dizajnirana izravno u šupljinu kalupa. Kotač izlazi već pravilno oblikovan, bez dodatnog koraka rezanja.
Uloga prirubnice
Mnogi valjci imaju prirubnicu—izdignuti rub na jednoj ili obje strane kotača—koji pruža dodatno bočno vođenje i pomaže u sprječavanju bočnog klizanja kotača s tračnice.
- Konstrukcije s prirubnicom nude veću stabilnost na tračnicama s rizikom bočnog opterećenja ili neznatnog odstupanja.
- Dizajni samo s utorima nude manje trenje kotrljanja gdje je gusjenica ravna i dobro održavana.
I profili s prirubnicom i profili samo s utorima jednostavni su za proizvodnju kroz dizajn kalupa, bez dodatne složenosti strojne obrade koju obično zahtijeva metalni kotač s prirubnicom.
Prilagođeni profili bez prilagođenih postavki obrade
Jednom kada postoji kalup za određeni utor ili profil prirubnice, proizvodnja tog oblika ne povećava značajne troškove u usporedbi s jednostavnijim dizajnom.
To je veliki dio razloga zašto su profili žljebova po narudžbi - prilagođeni određenom promjeru ili kutu tračnice - postali dostupniji kupcima OEM-a nego što su bili pod proizvodnim modelom koji se temelji isključivo na strojnoj obradi.
Ovdje vrijedi biti precizan: novi kalup još uvijek zahtijeva prethodno ulaganje u dizajn i alat. Ono što se mijenja je tekući trošak proizvodnje tog prilagođenog oblika nakon što postoji alat—postaje dio standardnog ciklusa kalupljenja, a ne specijalizirana operacija koja se ponavlja za svaku seriju.
Ponašanje materijala: istinski drugačiji niz kompromisa
Što Metal nudi i gdje je ograničen
Metalni valjci nude visoku sirovu čvrstoću i dobro su prilagođeni vrlo velikim opterećenjima. Njihovo glavno ograničenje je to što je izvedba u velikoj mjeri određena odabranim stupnjem metala - tvrdoća, otpornost na koroziju i težina kreću se zajedno umjesto da se mogu neovisno podešavati.
Što inženjerska plastika nudi umjesto toga
Injekcijski lijevani valjci obično se proizvode od POM-a (acetal) ili ojačanog najlona, materijala s dobro dokumentiranim svojstvima u proizvodnji plastike.
| Zahtjevi za dizajn | Kako materijal reagira |
|---|---|
| Otpornost na koroziju u vlažnim ili obalnim uvjetima | Inženjerska plastika ne korodira, uklanjanje metala u obliku kvara inače se mora izvesti premazivanjem ili galvanizacijom. |
| Rad s niskim trenjem | POM ima prirodno nisko površinsko trenje, smanjujući dugoročno oslanjanje na mast. |
| Prigušivanje vibracija i buke | Plastika općenito manje izravno prenosi vibracije od krutog kontakta metal na metal. |
| Dodatna krutost bez dodatne težine | Ojačani (staklenim vlaknima) najlon povećava toleranciju opterećenja bez jednake težine čelika. |
Važno upozorenje
Nijedno od ovih svojstava ne čini plastiku univerzalno "boljom" od metala. Oni predstavljaju drugačiji skup kompromisa. Pravi izbor ovisi o usklađivanju materijala sa stvarnim opterećenjem, okolišem i radnim ciklusom specifične primjene - a ne odabirom jednog materijala iz navike.
Ležaj nasuprot bez ležaja: dizajnerska odluka, a ne materijalna zadana vrijednost
Uobičajena zabluda
Lako je pretpostaviti da "plastični valjak" automatski znači "bez unutrašnjeg ležaja", ali u praksi, hoće li valjak koristiti ležaj kotrljajućeg elementa odvojena je inženjerska odluka od izbora materijala.
Kada čvrsti oblikovani kotač ima smisla
- Lakša vrata, kao što su ormari, ormari i male unutarnje pregrade
- Umjereni dnevni ciklus se računa radije nego stalna teška uporaba
- Prioriteti oko smanjenja broja dijelova i složenosti sklapanja
Kad je smjer još uvijek pravi izbor
- Teža vrata, kao što su vanjske klizne staklene ploče
- Komercijalne aplikacije visokog ciklusa i velikog prometa
- Situacije u kojima je smanjeno trenje kotrljanja pod dugotrajnim opterećenjem funkcionalni zahtjev, a ne bonus
Zašto je ova razlika važna za kupce
Tretiranje "ležaja nasuprot bez ležaja" kao odluke o opterećenju i ciklusu—a ne prečacu za troškove—to je ono što razlikuje dobro specificiran oblikovani valjak od loše usklađenog.
Kotač bez ležaja koji se ispravno koristi u lakim uvjetima rada pouzdano radi. Isti kotač koji se koristi na teškim vratima s visokim ciklusom vjerojatno bi bio lošiji bez obzira na to koliko je dobro oblikovan.
Površinska obrada i kvaliteta kalupa: detalj koji je lako previdjeti
Zašto je konzistencija površine važna koliko i oblik
Čak i ispravno oblikovan valjak može stvarati buku, vibracije ili prerano trošenje ako završna obrada kontaktne površine nije dosljedna. U injekcijskom prešanju, završna obrada površine uvelike je određena kvalitetom kalupa i kontrolom procesa, umjesto da varira s trošenjem alata na način na koji može strojna obrada.
Što provjeriti prilikom ocjenjivanja kalupljenog uzorka
- Vidljive linije ili šavovi koji mogu ukazivati na starenje ili loše održavani kalup
- Konzistentna tekstura preko kontaktne površine kotača, bez grubih mrlja ili udubina
- Konzistentnost dimenzija između više uzoraka iz iste serije, a ne samo jednog uzorka "heroja".
Uobičajeni mitovi koje vrijedi ispraviti
Mit: Plastični valjci su samo jeftinija zamjena za metal
Izbor materijala utječe na otpornost na koroziju, ponašanje buke i karakteristike trenja. To je odluka o učinku, a ne samo troškovni prečac.
Dobro usklađeni oblikovani valjak može nadmašiti loše usklađen metalni valjak u ispravnoj primjeni.
Mit: Valjak bez ležaja automatski je niže kvalitete
Čvrsti oblikovani kotač bez ležaja je namjeran izbor dizajna prikladan za lakše primjene s nižim ciklusom—a ne unazad.
Upotreba izvan predviđenog raspona je ono što uzrokuje probleme s performansama, a ne nedostatak samog ležaja.
Mit: Prilagođeni profili utora uvijek znače visoke minimalne narudžbe
Jednom kada kalup postoji, proizvodnja određenog oblika utora ili prirubnice povećava male tekuće troškove.
Unaprijed ulaganje u alate stvarno je razmatranje i razumnije je u odnosu na tipične B2B masovne narudžbe nego što većina ljudi pretpostavlja.
Gdje metal još uvijek ima smisla
Uravnotežen pogled mora priznati gdje su strojno obrađeni ili metalni valjci bolji izbor.
- Primjene s vrlo visokim opterećenjem, kao što su teška industrijska vrata i vrata, gdje je snaga sirovina primarni zahtjev
- Ekstremna temperaturna okruženja izvan praktičnog radnog raspona standardnih inženjerskih smola
- Vrlo male serije po narudžbi, gdje ulaganje u alate za kalupe nije opravdano u odnosu na malu količinu proizvodnje
Usporedba se ne odnosi na to da je jedan materijal univerzalno superioran - radi se o usklađivanju proizvodnog pristupa sa stvarnim opterećenjem, okolišem i obujmom narudžbe.

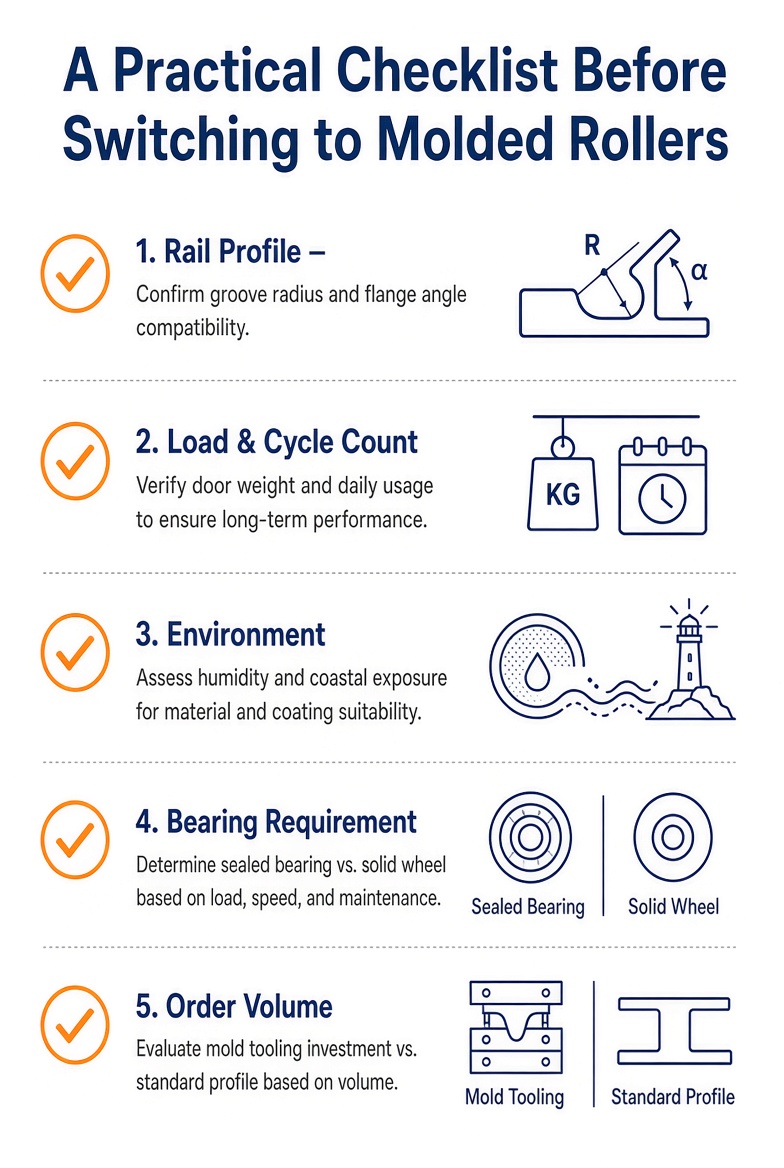

Praktični kontrolni popis prije prelaska na oblikovane valjke
Prije nego što odredite ili prijeđete na valjke za brizganje, pomaže potvrditi sljedeće:
Često postavljana pitanja
Jesu li brizgani valjci manje izdržljivi od metalnih valjaka?
Ne inherentno.
Trajnost ovisi o usklađivanju odabira smole, debljine stijenke i dizajna sa stvarnim zahtjevima opterećenja i ciklusa. Dobro specificirani oblikovani valjak može trajati duže od loše usklađenog metalnog valjka u mnogim stambenim i lakim komercijalnim primjenama.
Mogu li se brizgani valjci nositi s vanjskim i obalnim okruženjima?
Općenito, da.
Obično imaju bolje rezultate od neobloženog metala u ovom specifičnom pogledu, budući da inženjerska plastika ne korodira na način na koji netretirani čelik čini.
Je li skupo nabaviti prilagođeni profil utora s injekcijskim prešanjem?
Unaprijed cijena kalupa je stvarni faktor, ali kada kalup postoji, proizvodnja prilagođenog profila košta približno isto kao i proizvodnja standardnog.
Razlika u cijeni uglavnom se pojavljuje pri malim količinama narudžbe, a ne pri tipičnim velikim količinama.
Preskaču li svi brizgani valjci ležaj?
br.
Mnogi još uvijek koriste utisnuti ležaj za aplikacije s većim ciklusima ili većim opterećenjem.
Dizajn bez ležaja poseban je izbor prikladan za upotrebu u lakšim uvjetima, a ne univerzalna značajka oblikovanih valjaka.
Praktičan zaključak
Prelazak na brizgane valjke u proizvodnji kliznih vrata svodi se na nekoliko dobro utvrđenih čimbenika: izravno oblikovanje dijela do njegovog konačnog oblika umjesto rezanja, ugradnja geometrije utora i prirubnice u sam kalup i iskorištavanje prednosti istinske otpornosti inženjerske plastike na koroziju i manje osnovno trenje.
Ništa od ovoga ne čini lijevane valjke univerzalnom zamjenom za metal. Za vrlo velika opterećenja ili ekstremna okruženja, metal i dalje ima jasnu prednost.
Za većinu primjena kliznih vrata u stambenim i lakim poslovnim prostorima, međutim, usklađivanje smole, dizajna utora i odabira ležaja sa stvarnim zahtjevima tračnice i opterećenja ono je što određuje hoće li oblikovani valjak raditi onako kako bi trebao.
