Sklopiva vanjska kolica mogu izgledati jednostavno kada se gledaju kao gotov proizvod. Međutim, ispod tog jednostavnog izgleda nekoliko pokretnih dijelova mora raditi zajedno. Okvir se otvara i zatvara, određeni dijelovi se pomiču jedan u odnosu na drugi, a neke se komponente moraju rotirati dok ostaju pravilno postavljene.
Valjci mogu igrati važnu ulogu u ovim mehanizmima. Ovisno o dizajnu, mogu podržavati kretanje, voditi pokretni dio ili raditi zajedno s ležajem i vratilom kao dio kompaktnog rotirajućeg sklopa.
Zbog toga je dizajn valjka mehaničko razmatranje, a ne jednostavno pitanje odabira kotača. Okolni okvir, raspored ležaja, način montaže, kontaktna površina i putanja savijanja imaju izravnu vezu s načinom na koji valjak radi.
Za proizvođače koji razvijaju sklopivu vanjsku opremu, razumijevanje ovog odnosa može olakšati razvoj komponenti i pomoći u izbjegavanju problema tijekom sastavljanja i testiranja.
Gdje se valjci koriste u mehanizmima za sklapanje?
Točan položaj valjka ovisi o strukturi proizvoda.

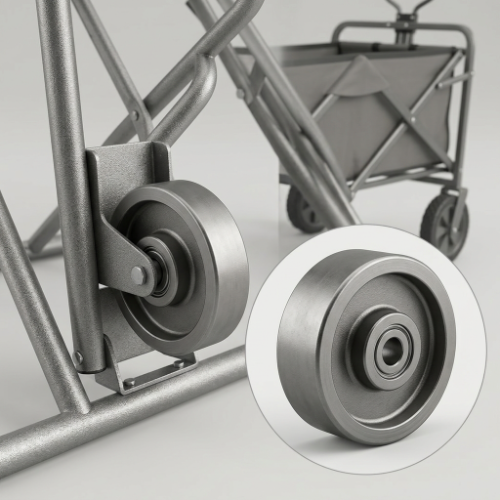

U sklopivim vanjskim kolicima, valjak može biti ugrađen u pokretnu potpornu točku, strukturu vodilice ili rotirajući sklop. Može se spojiti na osovinu i ležaj, postaviti unutar nosača ili postaviti uz drugu komponentu kojoj je potrebno kontrolirano kretanje.
Osnovni sklop valjka može uključivati:
- Tijelo valjka
- Ležaj
- Vratilo ili osovina
- Montažni nosač
- Pokretni okvir
- Kontaktna ili vodeća površina
Svaki dio ima svoju funkciju, ali dijelovi moraju raditi zajedno.
Na primjer, tijelo valjka određuje kako će dodirivati površinu za spajanje. Ležaj podržava rotaciju. Osovina drži rotirajuću komponentu u položaju, dok nosač povezuje sklop s većim mehanizmom.
Promjena jednog dijela može utjecati na ostale.
Zato valjak ne treba ocjenjivati samo po vanjskom obliku.
Što valjak radi unutar mehanizma?
Ne postoji ista uloga za svakog valjka.
Njegova funkcija ovisi o tome gdje je instaliran i kakvu vrstu kretanja mehanizam zahtijeva.
Pokret podrške
Valjak može osigurati kotrljajući kontakt između dva dijela koji se moraju kretati jedan u odnosu na drugi.
U usporedbi s izravnim kliznim kontaktom, kotrljajući kontakt može promijeniti način na koji se nosi s otporom unutar sklopa. Ovo može biti korisno kada se pokret redovito ponavlja.
Vođenje pokretnog dijela
Valjak također može pomoći u održavanju pokretne komponente unutar planirane putanje.
Ovaj tip rasporeda može se naći tamo gdje se dio okvira, potporni dio ili drugi strukturni element treba kretati dok ostaje poravnat s površinom vodilice.
Održavanje kontroliranog kontakta
U nekim mehanizmima, valjak održava dvije komponente u kontroliranom kontaktu dok struktura mijenja položaj.
Oblik valjka i njegov položaj ugradnje tada postaju važni. Ako bilo koji od njih nije prikladan, kontakt može postati neravnomjeran tijekom kretanja.
Rad kao dio rotirajućeg sklopa
U kombinaciji s ležajem i osovinom, valjak postaje dio kompletnog rotirajućeg sklopa.
Vanjski valjak je vidljiv, ali je unutarnji raspored ležaja jednako važan za rad komponente.
Zašto je ležaj bitan?
Valjak i ležaj često su blisko povezani.
Valjak osigurava vanjsku rotirajuću strukturu, dok ležaj omogućuje kontroliranu rotaciju oko vratila ili osovine. Pristajanje između ovih dijelova mora odgovarati raspoloživom prostoru za ugradnju i kretanju mehanizma.
Možda će biti potrebno razmotriti nekoliko čimbenika:
- Ležaj position
- Raspored vratila
- Dostupan prostor
- Struktura valjka
- Način montaže
- Očekivano kretanje
- Radno okruženje
Ovo je osobito važno kod kompaktnih sklopivih mehanizama.
Može biti vrlo malo prostora oko sklopa valjka, tako da se ležaj ne može jednostavno odabrati nakon što je sve ostalo već projektirano.
Praktičniji pristup je razmatranje valjka i ležaja zajedno tijekom rane faze razvoja.
Kako profil valjka utječe na kretanje?
Vanjski oblik valjka određuje njegovu interakciju s površinom oko sebe.
Valjak s relativno ravnim kontaktnim područjem ponaša se drugačije od onog dizajniranog s utorom, rubom ili profilom drugog oblika.
Profil može utjecati na:
- Položaj kontakta
- vođenje
- Stabilnost
- Smjer kretanja
- Površinska interakcija
- Dostupni razmak
Za sklopivi mehanizam, točan profil ovisi o tome što valjak zapravo radi.
Ako podupire pokretni dio, njegova kontaktna površina mora odgovarati tom kretanju. Ako slijedi vodič, profil će možda morati raditi sa strukturom vodiča.
Zbog toga jednostavna zamjena jednog valjka drugim koji izgleda slično ponekad može stvoriti neočekivane probleme.
Što se događa s valjkom kada se okvir sklopi?
Sklapanje je važan dio dizajna.
Kad su kolica otvorena, valjak može imati dovoljno prostora oko sebe. Kako se okvir počinje savijati, položaj valjka se mijenja u odnosu na susjedne komponente.
Može se približiti:
- Okvirne cijevi
- Šarke
- Zagrade
- Osovine
- Potporne ruke
- Ostale pokretne komponente
Valjak stoga treba dovoljno slobodnog prostora tijekom cijelog kretanja.
Provjera samo otvorene pozicije nije dovoljna.
Komponenta koja ispravno pristaje tijekom normalnog rada može dodirivati drugi dio kada je okvir djelomično presavijen. U nekim slučajevima čak i mala količina smetnji može utjecati na presavijanje.
Iz tog razloga, valjak treba provjeravati dok se mehanizam kreće punim radnim putem.
Je li vanjski okoliš bitan?
Da, posebno kada je valjak izložen okolnom okruženju.
Oprema za rad na otvorenom može se susresti s prašinom, prljavštinom, vlagom, travom, labavim česticama i promjenjivim vremenskim uvjetima. Stvarna razina izloženosti ovisi o tome kako i gdje se kolica koriste.
Sklop valjka stoga treba razmotriti u odnosu na:
- vlaga
- Prašina i prljavština
- Površinska kontaminacija
- Čišćenje
- Uvjeti skladištenja
- Učestalost pokreta
Valjak koji se koristi u relativno čistom okruženju može imati različite zahtjeve od onog koji je redovito izložen vrtnim stazama ili drugim vanjskim površinama.
Isto vrijedi i za raspored ležajeva.
Kada se valjak i ležaj tretiraju kao cjeloviti sklop, uvjeti okoline mogu se razmotriti ranije u procesu projektiranja.
Kako način montaže utječe na valjak?
Valjak treba stabilnu vezu s okolnom strukturom.
Metoda montaže određuje gdje valjak sjedi, kako se okreće i kako se sile prenose u okvir.
Uzak nosač može ograničiti raspoloživi prostor. Određeni položaj vratila može zahtijevati određeni raspored ležajeva. Preklopni spoj također može ograničiti način postavljanja valjka.
To znači da bi proizvođači trebali pregledati konstrukciju za ugradnju prije nego što se odluče za standardnu komponentu.
Korisne informacije mogu uključivati:
- Mjesto montaže
- Struktura nosača
- Položaj vratila
- Dostupni razmak
- Kontaktna površina
- Smjer kretanja
- Preklopni put
Ovi detalji mogu pomoći u određivanju hoće li postojeći valjak odgovarati mehanizmu ili treba razmotriti modificirani dizajn.
Zašto bi se valjak i okvir trebali razvijati zajedno?
Primamljivo je prvo odabrati valjak, a zatim raditi na okolnoj strukturi.
Taj pristup može postati težak kada je mehanizam kompaktan.
Promjena okvira može promijeniti raspoloživi prostor valjka. Pomicanje držača može utjecati na položaj osovine. Promjena kuta savijanja može dovesti valjak bliže drugoj komponenti.
Veza funkcionira u oba smjera.
Valjak može utjecati na dizajn okvira, dok okvir može postaviti ograničenja na valjak.
Za OEM razvoj često je praktičnije razmotriti ove komponente zajedno od samog početka.
Ovo je osobito korisno kada proizvod ima neobičnu sklopivu strukturu ili ograničen prostor za ugradnju.
Kada vrijedi razmotriti prilagođeni valjak?
Standardni valjak može biti prikladan kada njegov profil, raspored ležaja i konstrukcija za ugradnju već odgovaraju primjeni.
Ali neki mehanizmi ne nude tu fleksibilnost.
Prilagođeni valjak može se razmotriti kada proizvođač treba riješiti sljedeće:
- Ograničen prostor za ugradnju
- Neobična montažna struktura
- Specifičan raspored vratila
- Poseban kontakt profil
- Postojeći zahtjevi za ležajeve
- Preklopni razmak
- Nestandardna struktura vodiča
Prilagodba ne znači uvijek redizajn cijele komponente.
Ovisno o primjeni, razvoj se može usredotočiti na tijelo valjka, dio za montažu, raspored ležajeva ili neki drugi dio sklopa.
Važna točka je da je komponenta razvijena oko stvarnih mehaničkih zahtjeva.
Koje informacije treba pružiti za prilagođeni razvoj?
Jasan opis aplikacije može znatno olakšati komunikaciju.
Proizvođači mogu ponuditi:
Crteži proizvoda
Crteži pomažu prikazati dostupno područje za ugradnju i odnos između valjka i okolnih komponenti.
Postojeći uzorci
Ako se valjak već koristi, slanje uzorka može olakšati razumijevanje njegove strukture i načina postavljanja.
Fotografije
Fotografije of the complete mechanism can show details that may not be obvious from a basic drawing.
Informacije o kretanju
Dobavljač bi trebao razumjeti kako se valjak kreće tijekom normalnog rada i savijanja.
Zahtjevi za ležajeve
Ako određeni raspored ležajeva već postoji, to treba uključiti u raspravu.
Uvjeti okoline
Informacije o vanjskom izlaganju, prašini, vlazi i općim radnim uvjetima također mogu pomoći pri dizajnu komponente.
Što su informacije potpunije, to je manje nagađanja potrebno tijekom razvoja.
Zašto je testiranje uzorka važno?
Valjak može izgledati prikladno na crtežu, ali ponašati se drugačije nakon postavljanja.
Stvarni sklop uvodi faktore koje je teško procijeniti samo na temelju komponente.
Valjak je u interakciji sa:
- Ležaj
- Osovina
- Zagrada
- Okvir
- Vodeća površina
- Ostali pokretni dijelovi
Mehanizam za sklapanje dodaje još jednu varijablu jer se relativni položaj ovih dijelova mijenja tijekom rada.
Testiranje uzorka može pomoći u prepoznavanju problema kao što su:
- Nedovoljan razmak
- Neočekivani kontakt
- Loše poravnanje
- Neravnomjerno kretanje
- Pretjeran otpor
- Nekompatibilna montaža
Testiranje stvarnog sklopa daje proizvođačima priliku za prilagodbe prije prelaska na veću proizvodnju.
Što treba provjeriti tijekom testiranja?
Test bi trebao ići dalje od jednostavne provjere okreće li se valjak.
Praktični pregled može uključivati nekoliko faza.
Provjerite normalni položaj
Provjerite je li valjak pravilno postavljen i poravnat kada su kolica otvorena.
Provjerite pokret preklapanja
Pomaknite okvir kroz njegovu potpunu putanju sklapanja i promatrajte smetnje.
Provjerite područje ugradnje
Potražite kretanje između valjka, osovine, ležaja i držača.
Provjerite različite površine
Ako je proizvod namijenjen za vanjsku upotrebu, ispitivanje na reprezentativnim površinama može pružiti korisnije informacije od ispitivanja samo na glatkom podu radionice.
Provjerite Ponovljeni pokret
Ponovljeno otvaranje, zatvaranje i kretanje mogu otkriti probleme koji se možda neće pojaviti tijekom kratkog početnog testa.
Svrha testiranja nije samo potvrditi da valjak radi. Potvrđujemo da kompletan sklop radi kako je predviđeno.
Može li se valjak prilagoditi postojećem ležaju?
U nekim primjenama, postojeći raspored ležajeva može već biti određen dizajnom proizvoda.
To može postaviti posebne zahtjeve na tijelo valjka.
Umjesto mijenjanja cijelog sklopa, valjak se potencijalno može razviti oko postojeće konstrukcije ležaja i montaže, ovisno o mehaničkim zahtjevima.
Ova vrsta pristupa može biti korisna kada proizvođač već ima utvrđen dizajn okvira ili osovine, ali treba valjak s drugačijim vanjskim profilom ili rasporedom ugradnje.
Izvedivost ovisi o stvarnoj strukturi, tako da su crteži ili uzorci korisni tijekom početne rasprave.
Što čini nestandardni razvoj valjaka drugačijim?
Standardna komponenta općenito je dizajnirana oko uobičajenih aplikacija.
Nestandardna komponenta polazi od zahtjeva određenog mehanizma.
To može uključivati više komunikacije tijekom razvoja jer proizvođač mora razumjeti:
- Kako je komponenta instalirana
- Što kontaktira
- Kako se kreće
- Koji je prostor dostupan
- Kakav je raspored ležaja potreban
- O kakvim se okolišnim uvjetima radi
Proces razvoja može uključivati pregled crteža, proizvodnju uzorka, testiranje i prilagodbe prije nego što se potvrdi konačna komponenta.
Proizvođačima s neuobičajenom sklopivom strukturom to može pružiti veću fleksibilnost od pokušaja prilagodbe cijelog proizvoda oko postojeće komponente.
Kako proizvođači mogu pojednostaviti razvoj valjaka?
Nekoliko jednostavnih koraka može učiniti proces učinkovitijim.
Počnite s mehanizmom.
Nemojte započeti s pitanjem koji je valjak dostupan. Prvo odredite što valjak treba učiniti.
Zatim pregledajte područje ugradnje, putanju kretanja, raspored ležajeva i uvjete okoline.
Nakon toga odredite je li standardna komponenta prikladna.
Ako nije, već prikupljene informacije mogu se koristiti kao temelj za prilagođeni dizajn.
Praktični razvojni slijed je:
- Definirajte funkciju valjka.
- Pregledajte cijeli mehanizam.
- Provjerite područje ugradnje.
- Odredite raspored ležaja i vratila.
- Pregledajte pokret preklapanja.
- Razmotrite radno okruženje.
- Ocijenite standardnu komponentu.
- Razvijte prilagođeni dizajn ako je potrebno.
- Testirajte kompletan sklop.
- Potvrdite konačnu strukturu prije proizvodnje.
Ovo zadržava razvojni proces usredotočen na stvarnu primjenu.
Suradnja s proizvođačem ležajeva i valjaka
Za proizvođače koji razvijaju sklopivu vanjsku opremu, razvoj komponenti može uključivati više od odabira postojećeg dijela iz kataloga.
Zhejiang Huaneng Micro Bearing Co., Ltd. (HUNE) specijalizirana je za minijaturne i srednje ležajeve, nestandardne ležajeve, sustave remenica i prilagođene komponente za ležajeve i valjke za različite mehaničke primjene.
Za sklopivi mehanizam, rasprava o razvoju može se usredotočiti na odnos između valjka, ležaja, osovine, montažne strukture i okolnog okvira. Crteži, uzorci i informacije o primjeni mogu pomoći u određivanju onoga što komponenta treba postići prije finalizacije dizajna.
Ovaj pristup je posebno relevantan kada mehanizam ima ograničen prostor ili ne odgovara uobičajenom rasporedu komponenti.
Praktični kontrolni popis za mehanizme sklapanja
Prije nego što odobre sklop valjka, proizvođači mogu pregledati sljedeće:
- Koja je stvarna funkcija valjka?
- Koju površinu ili komponentu kontaktira?
- Kako se kreće tijekom rada?
- Kako se mijenja njegov položaj kada se okvir sklopi?
- Ima li dovoljno prostora tijekom kretanja?
- Odgovara li ležaj predviđenom sklopu?
- Je li raspored vratila prikladan?
- Pruža li montažna struktura odgovarajuću potporu?
- Hoće li valjak naići na vanjsku prašinu ili vlagu?
- Da li je kompletan sklop testiran?
- Bi li prilagođena komponenta olakšala razvoj mehanizma?
Ova pitanja zadržavaju pozornost na kompletnom mehaničkom sustavu umjesto na jednoj izoliranoj komponenti.
Valjci mogu biti mali u usporedbi s okvirom sklopivih vanjskih kolica, ali njihova funkcija može biti usko povezana s kretanjem cijelog mehanizma.
Profil valjka određuje kako dolazi u kontakt s površinom. Ležaj podržava rotaciju. Osovina i držač drže sklop u položaju. Okvir kontrolira kako se komponenta pomiče, osobito kada su kolica sklopljena.
Vanjski uvjeti dodaju još jedno razmatranje.
Stoga je za proizvođače korisno polazište sam mehanizam. Jednom kada se shvate pokreti, montažna struktura, raspored ležaja, zazor i radno okruženje, postaje puno lakše odlučiti je li standardni valjak prikladan ili treba razviti prilagođenu komponentu.
U primjenama gdje je prostor ograničen ili je sklopiva struktura neuobičajena, rad s proizvođačem koji može razviti valjkaste i ležajne komponente oko stvarnog mehanizma može učiniti proces dizajna fleksibilnijim i lakšim za testiranje.
